| | LE COMBLE A DEUX VERSANTS > Les pièces passantes > Les pannes |
|
|
C'est un ensemble de pièces posées bout à bout, de niveau, entre deux
éléments porteurs (ferme, pignon ou refend). Elles peuvent être à dévers ou
aplomb
- Elles diminuent la portée des chevrons
- Exemple de section : 10x15; 6x18; 10x20; 12x22
- La distance entre deux appuis de panne s'appelle une travée

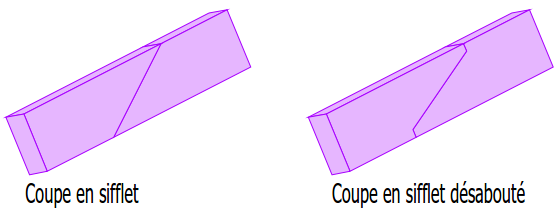

- Elles se raccordent avec une coupe en sifflet ou sifflet désabouté :
- Elles peuvent être à dévers ou aplomb

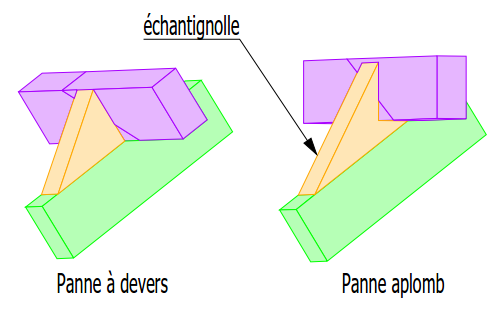

- Lorsque le raccord se fait sur un arbalétrier de ferme, une pièce nommée
"échantignolle" renforce l'assemblage et empêche le glissement :
|
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
|
|
